手持式光達 GreenValley LiGrip O1 Lite 輕巧登場




最新款手持式 LiDAR LiGrip O1 Lite


自從今年春天 GreenValley 在新加坡 GeoConnect 研討會發表以來,翔隆特派小編就對這支輕薄短小但又同時將電池整合在機身的 LiGrip O1 Lite 手持式光達印象深刻,我們之前曾使用過GreenValley LiGrip H120 執行過不少專案,因此一直很期待這支輕巧的光達能帶來與眾不同的掃描體驗。在國外原廠全力支援下,我們很順利取得第一手 LiGrip O1 Lite 光達,翔隆團隊也馬不停蹄的安排在台灣進行實機功能測試。

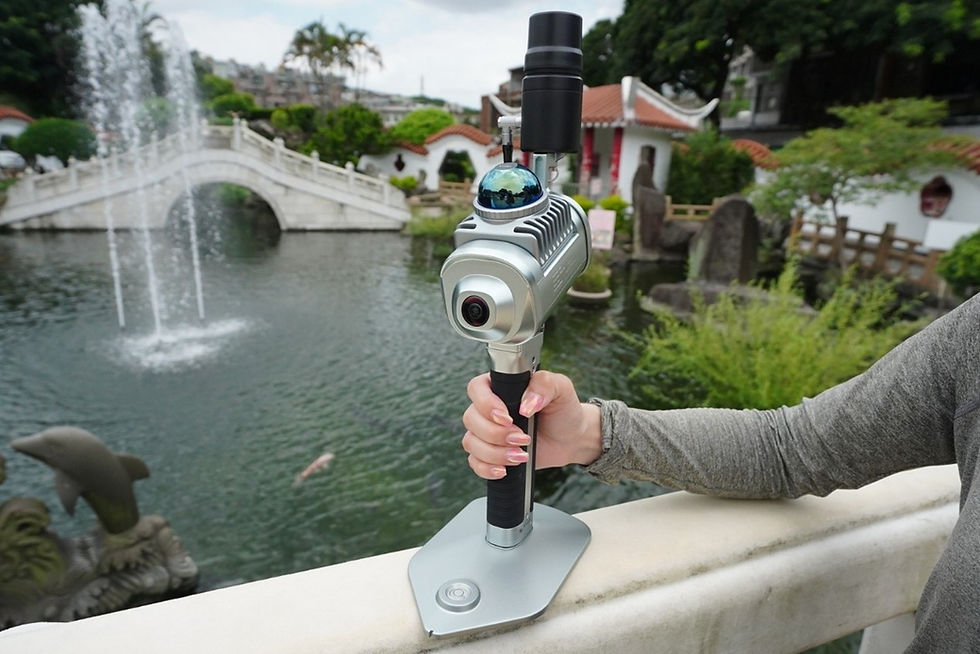

O1 Lite 手持式光達

搭配 GNSS 模組的 O1 Lite 是如此輕巧,含電池全機總重僅約1公斤


實地測試 O1 Lite


為了好好測試這台光達的性能,翔隆航太本次選擇桃園的壽山巖觀音寺作為我們的測試地點,我們將對廟前的水池公園進行內外圈單趟掃描,考驗的是光達 SLAM 建模能力、相機呈色和PPK 座標定位功能,究竟 O1 Lite 手持式光達能否將整個公園實景順利採集下來呢?

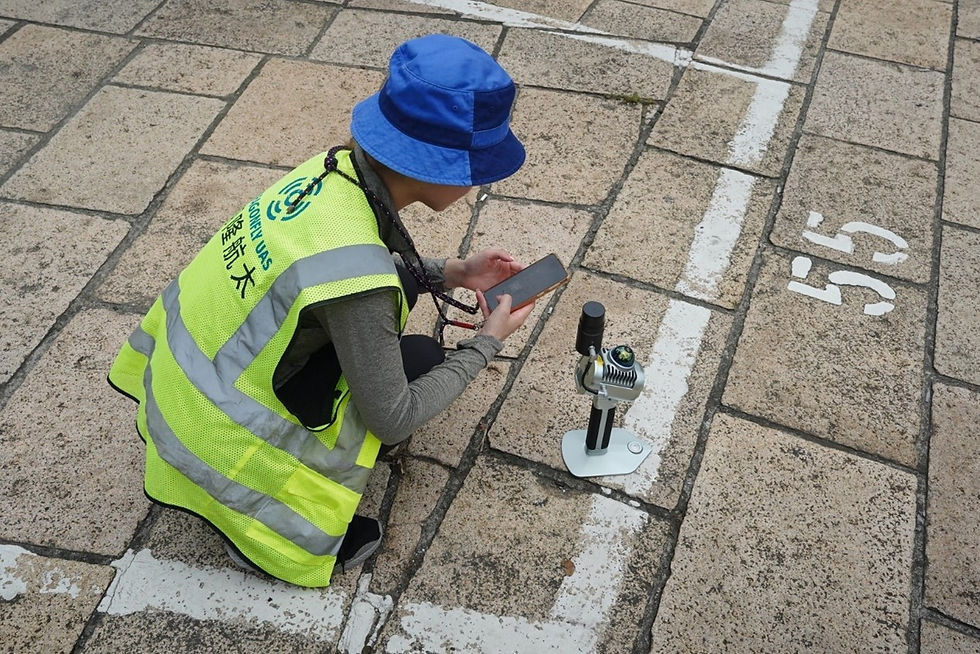

O1 Lite 連線 APP

透過手機下載 GreenValley APP 即可對儀器進行參數設定和即時監測

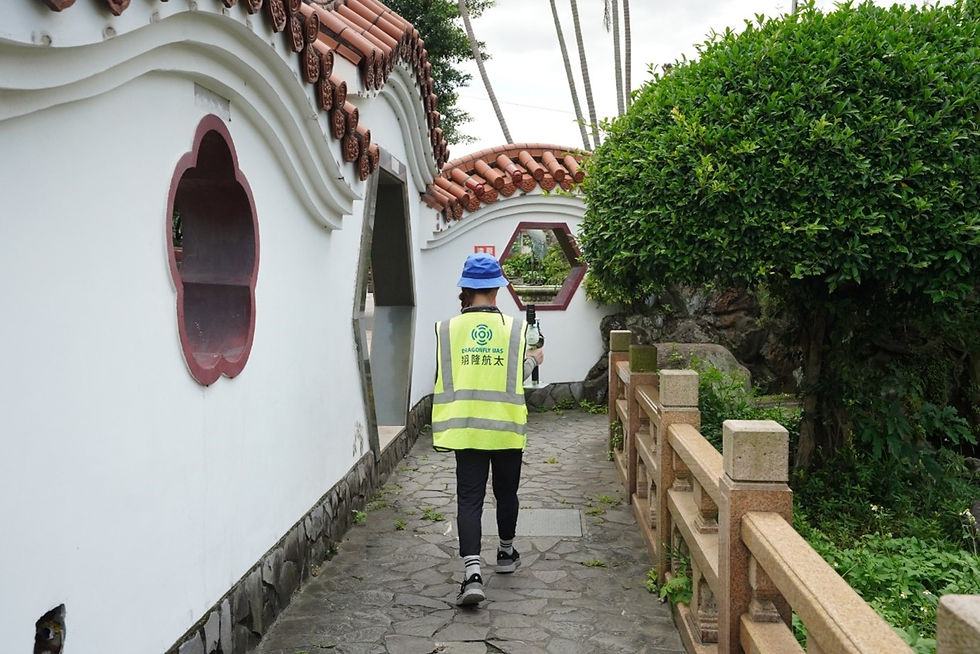

O1 Lite 產品實測

慢速步行方式穿梭在場域間即可輕鬆擷取畫面


實際點雲狀況


在歷時約20分鐘的採集過程後,讓我們來看看點雲狀況。將原始數據從記憶卡取出後,使用GreenValley 自家的點雲預處理軟體 LiFuser-BP 進行解算。在輸入基準站資料後,軟體將自動把衛星訊號、點雲數據、相機影像、慣導紀錄融合在一起,得到一個帶有絕對座標的彩色3D點雲模型。

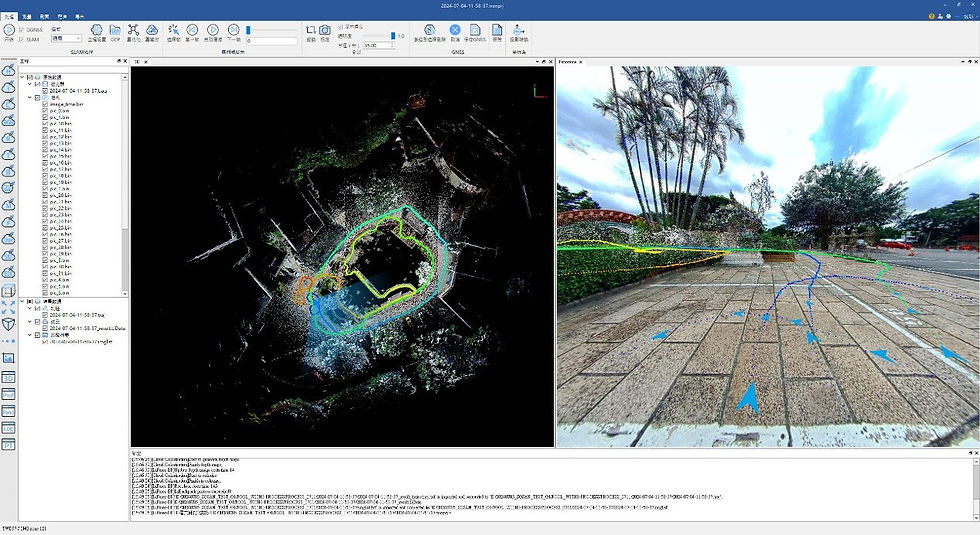

初步解算

預處理初步解算後,可以看到行走的軌跡、彩色點雲、衛星定位訊息還有相對應的影像

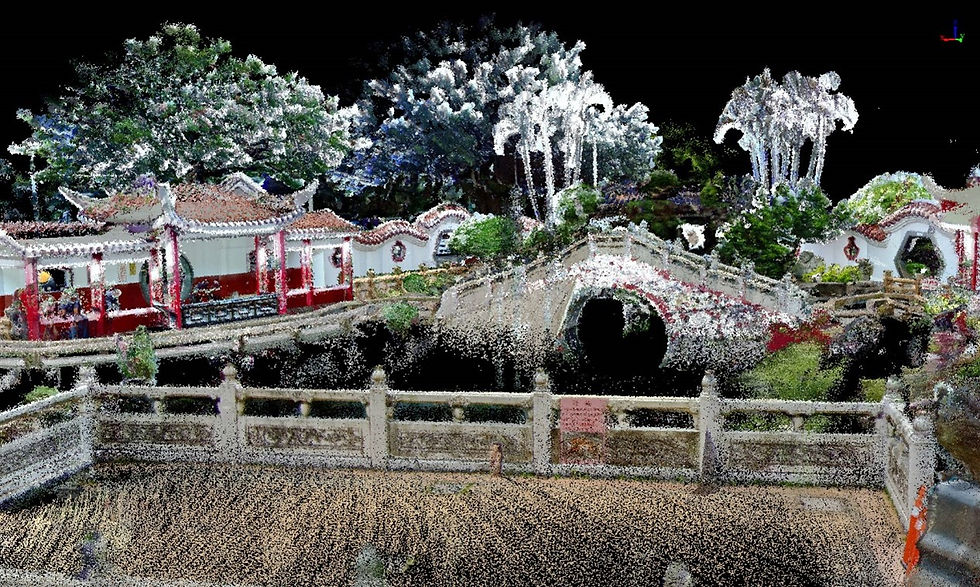

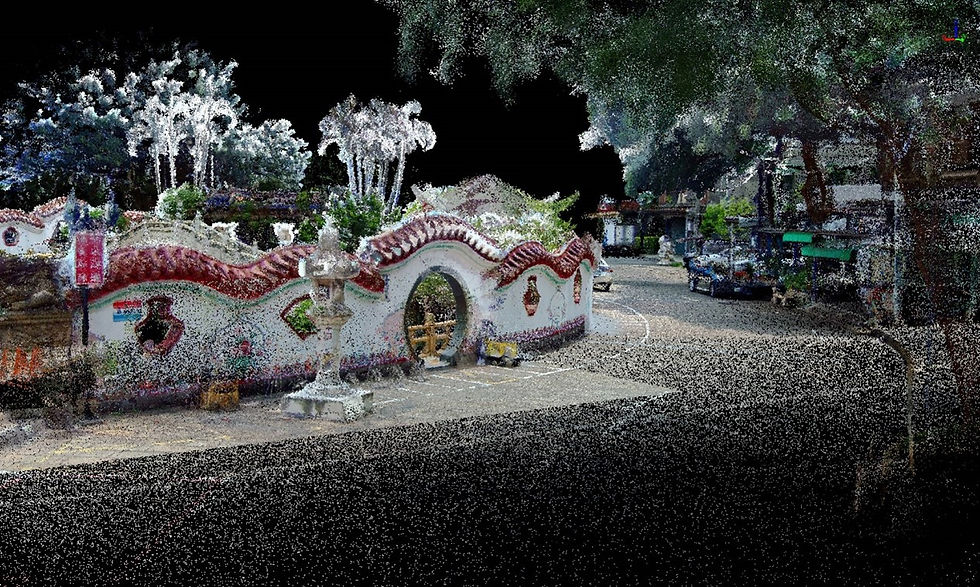

掃描成果

掃描成果,具有高彩度成像

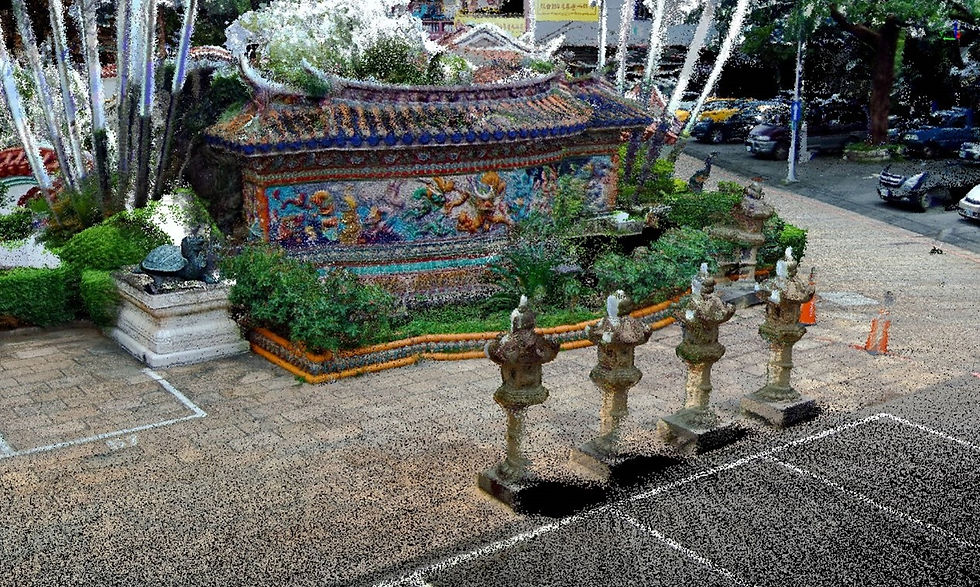

重點擷取

操作簡便,僅單趟通行即可擷取街景重點畫面

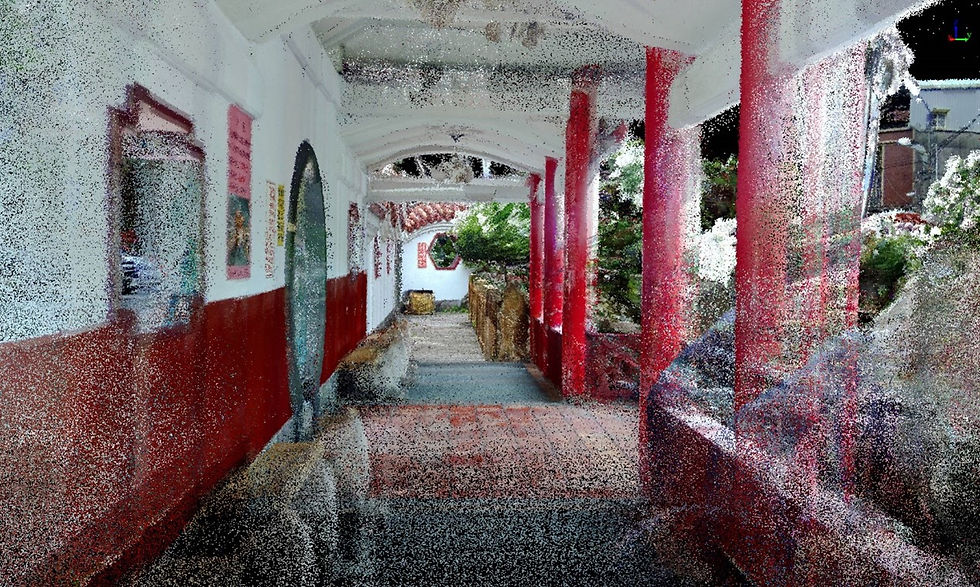

SLAM功能

在 SLAM 功能下,室內或遮蔽處也能精準建模

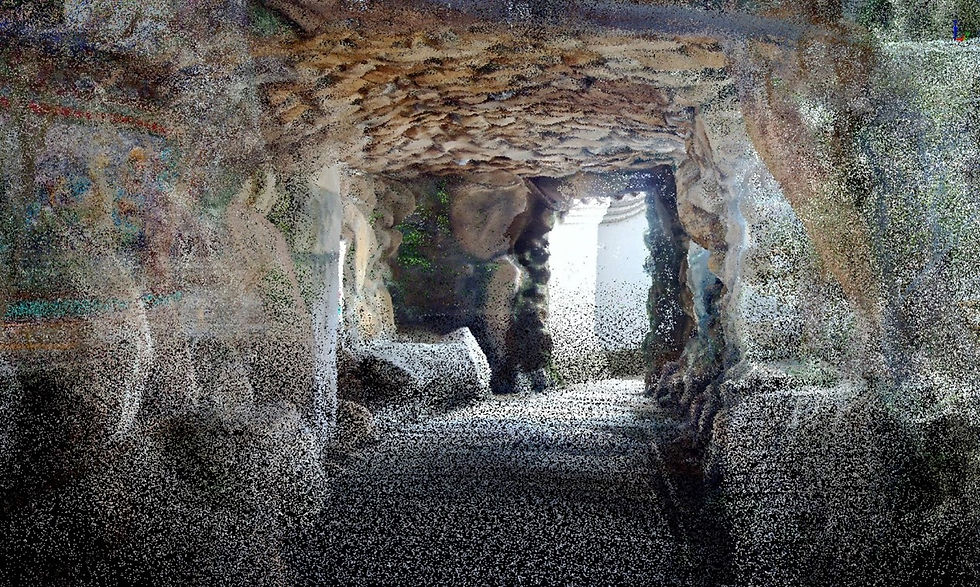

掃出細節

在光線昏暗的洞穴中也能掃出細節

最遠測距

最遠測距達70公尺,捕捉不同角度細節同時幫助周邊環境識別

場景的RGB模式

點雲在初步解算後,即可查看場景的 RGB 模式

場景的反射強度

點雲在初步解算後,即可查看場景的反射強度

場景高程 反射強度

點雲在初步解算後,即可查看場景的高程

點雲自帶空間資訊,直接量測角度

點雲自帶空間資訊,直接量測角度

點雲自帶空間資訊,直接量測長度

點雲自帶空間資訊,直接量測長度

點雲自帶空間資訊,直接量測面積

點雲自帶空間資訊,直接量測面積

點雲自帶空間資訊,直接量測密度

點雲自帶空間資訊,直接量測密度

點雲自帶空間資訊,直接量測座標訊息

點雲自帶空間資訊,直接量測座標訊息


經過這次的實地測試,我們確信這款 O1 Lite 手持式光達能帶來更高效率的作業模式,其簡約的機身和簡單的操作方式,能讓光達掃描技術更加親近人群,使得掃描和測量工作不再需要冗長等待時間和複雜流程,同時減少攜帶上的不便,相信能為台灣在地的數位保存提供更多可能性。翔隆航太在台灣代理銷售 GreenValley International 多年,目前已有不少測繪測量公司採用 GreenValley 各式光達設備,若您想更進一步了解 GreenValley LiGrip O1 Lite,歡迎致電與我們翔隆航太聯繫,我們將有專人爲您提供展示服務!


請各位朋友持續關注翔隆航太部落格!

後續將為大家帶來更多無人機相關測試報告。
